Образец 0220

към чл.14 ,ал.3



Трайни знаци за означаване на гранични точки на поземлени имоти



Тръби от твърда пластмаса с външен диаметър 5 см или дървени колове със страна 5 см и дължини от 50 до 60 см.
0220-1  ЗНАЦИ ОТ КАМЪК И БЕТОН



Граничните точки на поземлените имоти, които не са материализирани или не са ясно разграничими на място се означават (стабилизират) с трайни знаци, както следва:



0220-1 -1   ЗНАЦИ ОТ КАМЪК И БЕТОН











Камък от твърда порода (гранит, сианит и др.) с издълбан отвор в центъра.Отворът е с 8-12 мм и дълбочина 12-20 мм.

Фиг. 1








0220-1-2








Метален прът ( 10-20 мм) или метална тръба ( 10-20 мм) с бетонирана горна част.

Може да се използва стандартно кръгло бетоново желязо с 10, 12, 14, 16, 18 или 20 мм от строителна стомана.

Фиг. 2








0220-1-3








Бетоново блокче с метален прът или тръба в центъра. Използва се при по-меки почви.

Металният прът е като при 0220-1-2

Фиг. 3







Знаците от Фиг. 2 и 3 се надписват директно върху бетоновата повърхност или върху метална (пластмасова) плочка, циментирана на повърхността. Надписва се текст АК, Гр. т., ориентиран на север.



Забележка: Знаците, показани на фигурите са в разрез. Размерите са в сантиметри.








0220-1-4








Железобетонен кол 12/8 (10/8) или желязна тръба 50 мм, маркиран на височина 20 см над земята с жълти и черни ивици.
Фиг. 4







0220-2 ЗНАЦИ ОТ ДРУГИ МАТЕРИАЛИ







0220-2-1









Тръби от твърда пластмаса с външен диаметър 5 см или дървени колове със страна 5 см и дължини от 50 до 60 см.



Фиг. 5








0220-2-2









За означаване като гранични точки се допуска маркирани с трайна жълта боя ъгли на сгради, огради, подпорни стени и други масивни съоръжения, когато те са граници на поземлен имот .



Фиг. 6









0220-2-3


1.

Този знак от полимерен бетон може да се използва на мястото на плочка в тротоарна настилка, на повърхността на земята или под нея.

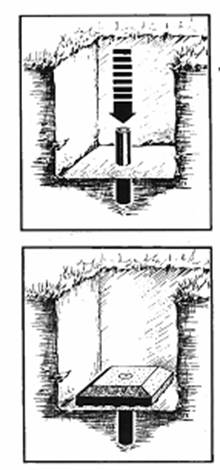

На фигурата долу е показано използването на знака под повърхността.

Плочите са с квадратна или триъгълна форма и с отвор в средата.

В земята се забива метална тръба със заострен край, който служи като подземен център. В тръбата може да бъде поставен щок или жалон.

Изкопът може да се укрепи с метална конструкция и отгоре да се постави предпазен бетонов капак, излят в рамка от винкел.



2.

3.


Отворът на плочата се покрива с пластмасова капачка с възможност за центриране. На капачката или на плочата се прави надпис: АК, гр.т.


Образец 0220-2-3
1
2
3
4
Форма
Квадрат
Равностр. триъгълник
Кръг

Размери /см/
20-25
25-30
3-5
60-100 дължина
Материал
Полимерен бетон
Пластмаса Стомана
4.
Приспособление за забиване на тръбата в земята.







0220-2-4








Маркиращи болтове, които се използват за означаване на гранични и реперни точки върху масивни огради, съоръжения, сгради и др.

1, 2

Образец 0220-2-4
1
2
Дължина /мм/
105
85
на главата /мм/
30
30
Размер на главата /мм/
10
10
на стъблото /мм/
16
16

3, 4

Образец 0220-2-4
3
4
Дължина /мм/
110
90
на главата /мм/
30
30
Размер на главата /мм/
26
26
на стъблото /мм/
16
16

5
6

Образец 0220-2-4
5
6
Дължина /мм/
60
52
на главата /мм/
30
30
Размер на главата /мм/
15
7
на стъблото /мм/
16
16

7

Образец 0220-2-4
7
Дължина /мм/
160
на главата /мм/
50
Размер на главата /мм/
55
на стъблото /мм/
35







0220-2-5








Маркиращи пирони, изработени от твърда стомана. Използват се за означаване на гранични и реперни точки върху масивни сгради, съоръжения, огради и др.



1, 2, 3

Образец 0220-2-5
1
2
3
Дължина /мм/
50
75
100
на главата /мм/
24
24
24
на стъблото /мм/
8
8
8

4, 5, 6

Образец 0220-2-5
4
5
6
Дължина /мм/
50
75
100
на главата /мм/
16
16
16
на стъблото /мм/
8
8
8

7, 8

Образец 0220-2-5
7
8
Дължина /мм/
50
75
на главата /мм/
10
10
на стъблото /мм/
6
6

9

Образец 0220-2-5
9
Дължина /мм/
45
на главата /мм/
15
на стъблото /мм/
6
