Образец 0230

към чл. 23, ал.7



Трайни знаци за стабилизиране на точки от работната геодезическа основа



  0230-1 ЗНАЦИ ОТ КАМЪК И БЕТОН



Точките от РГО се стабилизират с трайни знаци както следва:



0230-1-1








Камък от твърда порода (гранит, сианит и др.) с издълбан отвор в центъра. Отворът е с 5-10 мм и дълбочина 12-20 мм.
Фиг. 1








0230-1-2








Метална тръба 12.7 мм (1/2 цол) с бетонирана горна част.
Фиг. 2








0230-1-3







   Бетоново блокче с метална тръба в центъра.
Фиг. 3







Знаците от Фиг. 2 и 3 се надписват директно върху бетоновата повърхност или върху метална (пластмасова) плочка, циментирана на повърхността.
Надписва се текст АК, РТ , ориентиран на север.



Забележка: Знаците, показани на фигурите са в разрез. Размерите са в сантиметри.








0230 – 2 ЗНАЦИ ОТ ПОЛИМЕРЕН БЕТОН

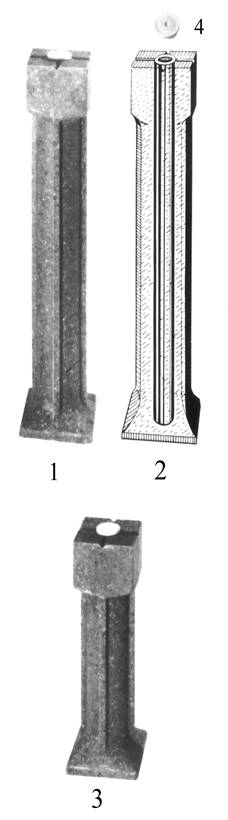

“Знаците”, произведени от полимерен бетон са алтернатива на естествените такива от гранит и нормален бетон.

Знакът от полимерен бетон гарантира висока стабилност, благодарение на специална плоча в долната му част.

Знаците имат цилиндричен отвор по централната ос. Това предлага следните предимства:

  1. В камъка може да се постави директно щок с отражател или жалон, без да има нужда някой специално да го държи.
  2. Може да се използва като подземен център.
  3. Трудно се поврежда и счупва.

Отворът в знака може да се покрие с пластмасова тапа с вдлъбнатина за центриране с надпис: “Работна точка”.















Ориент. р-ри
1
2
3
4
Височина
Глава
50см
10х10х6
50см
10х10х6
35см
10х10х6
3-5см
Материал
полимерен бетон
пластмаса



Фиг. 4







0230-3 ЗНАЦИ ОТ ДРУГИ МАТЕРИАЛИ







0230-3-1

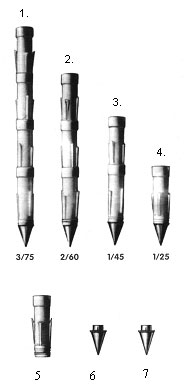

Трайните знаци могат да са произведени и от компресиран полиетилен (фиг.1). Те представляват система от оребрени цилиндрични модули, които се заключват автоматично един за друг. Най-горният модул се затваря от различни видове капачки.

При центриране върху знака вътрешният модул се вижда добре през оптическия отвес на инструмента. При поставяне на сигнал (щок, жалон) той опира във вътрешния център. При счупване на един от модулите другите остават под земята и знака не се унищожава.

В зависимост от желаната дълбочина на знака, се използват един, два или три модула (фиг.2).

Видимите блокове се набиват в най-горния цирлиндричен модул на трайния знак, като остават над повърхността на земята (фиг.3).





 Фиг. 1



Образец 0230-3-1
1
2
3
4
Дължина /см/
65
52
37
22
Диаметър /см/
5
5
5
5



Фиг. 2
Образец 0230-3-1
5
6
7
Дължина /см/
15
7
7
Материал
пластмаса
стомана
алум.
 8 Фиг. 3
Образец 0230-3-1
8
Дължина /см/
10х10х9
Материал
полимербетон







0230-3-2

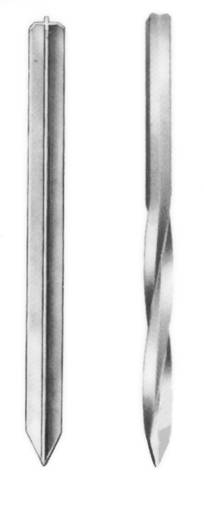

Произведени от некорозираща алуминиева сплав, тези трайни знаци могат да бъдат в две форми (прав и усукан профил) и се различават по дължина и дебелина.

При мека почва се препоръчва използването на усукания профил. Дължините и на двата вида профили варират от 60 до 120 см.
1.
2.

Върху вече забития траен знак, се поставя алуминиева капачка (3), която се набива върху профила (жлебовете й съвпадат с тези на профила). Капачката е полусферична с дупка в средата за центриране и може да се използва за ниво.
Размер
5
Материал
пластмаса
Надпис
АК, РТ
3.








0230-4 ЗНАЦИ ЗА СТАБИЛИЗИРАНЕ ВЪРХУ ТРАЙНИ НАСТИЛКИ







0230-4-1









Метална тръба (метален клин), с диаметър не по-голям от 12,7 мм (1/2 цол)

Дължината на тръбата (клина) е не по-малка от:

- 20 см за асфалтова настилка на улица или път,

- 30 см за асфалтова настилка на алея и

- 40 см за тротоар и паваж.

Фиг. 1






0230-4-2









Маркиращ пирон, изработен от твърда стомана. Използва се за бетонови настилки.

Главата има в центъра си вдлъбнат кръг за центриране, който точно изпълва кръга на оптическия отвес на инструмента от височина от 1.30-1.70 м.



Дължина /мм/
75
100
на главата /мм/
16
16
на стъблото /мм/
8
8
надпис
АК, РТ



Фиг. 2
